直線振動篩圖片,工作原理,結構型號介紹

優勢篩分精度高處理量大

進料粒度0.74-60 mm
生產能力960次/分
產品優勢一人即可操作

適用物料：砂、石子、河沙、風化石、鵝卵石、膨潤土、鐵礦石、青石、山石、水渣、石灰石、風化砂、輝綠巖、花崗巖等混料自動分離

應用領域：用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業

型號齊全 在線咨詢支持定制

產品簡介
圖片展示
性能優勢
工作原理
技術參數

產品簡介

直線振動篩

直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。直線振動篩具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

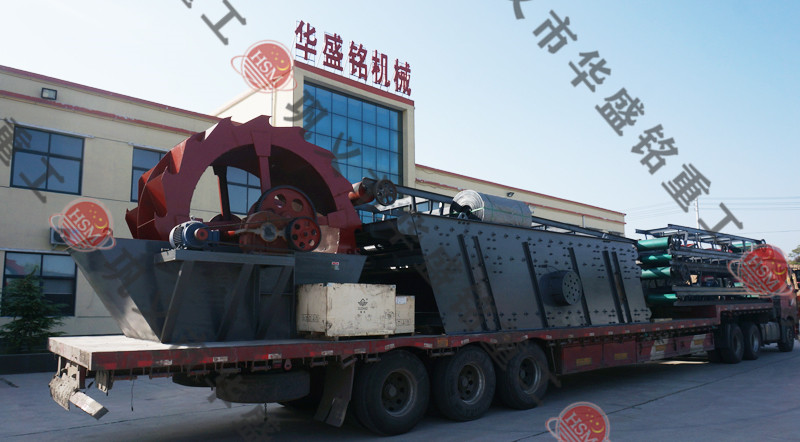

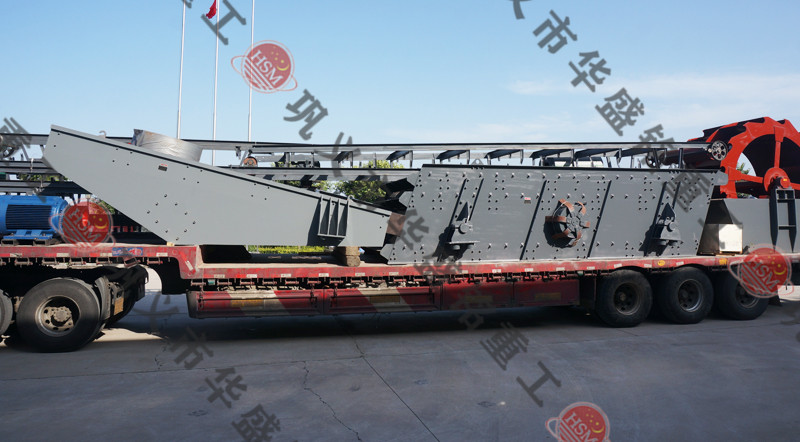

圖片展示

性能優勢

1、篩機設計，精巧和容易裝配，一人即可操作篩機。
2、獨和其他相關品牌廠商比較，具較大篩選面積和高效益之處理能力。
3、獨特之篩網結構設計，方便和快速更換篩網 （只需3到5分鐘），此外此種設計允許使用各種篩網 （尼龍、特種龍、PP網）。
4、其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間之生產過程可降低諸多成本。

工作原理

直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的?？捎糜诹魉€中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。篩分目數400目，可篩分出7種不同粒度的物料。

技術參數

型號規格	篩網層數	進料尺寸 (mm)	處理能力 (m3/h)
2YK1225	2	400	8-60
3YK1225	3	400	10-70
2YK1230	2	400	12-78
3YK1230	3	400	13-80
2YK1237	2	400	15-86
3YK1237	3	400	16-90
2YK1535	2	400	20-125
3YK1535	3	400	21-125
2YK1545	2	400	22-150
